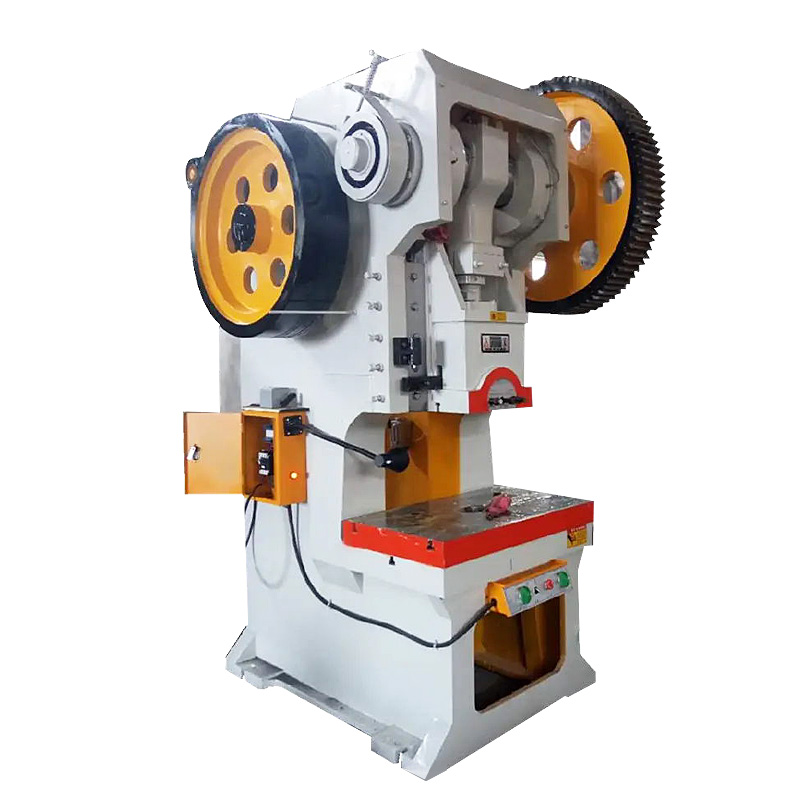

J23开式可倾式机械冲床

J23开式可倾式机械冲床

0.00
0.00

商品描述


产品特点：

适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。

  1. 1.钢板焊接机身，强度与刚度更高。

  2. 2.C型机身，方便装模与较大尺寸材料的加工。曲轴横放，维修方便。

  3. 3.刚性转键离合器，结构简单。带式制动器，调整方便。

  4. 4.压塌式保险器，超载时可使整机不受损。

  5. 5.机身强度与刚度更高,经济耐用.结构简单,通用性好,维修与操作方便.


技术参数：

名称J23- 16TJ23- 25TJ23 40T23- 63TJ23- 80T21- 100TJ21- 125T
公称压力（千牛）16025040063080010001250
公称压力行程（毫米）55668910
滑块行程（毫米）6070100100120130140
滑块行程次数（次/分）110705560504545
封闭高度（毫米）220260320330380380400
封闭高度调节量（毫米）50608080100100100
滑块中心线至床身距离（毫米）180190230240260310340
工作台尺寸前后（毫米）300320400450480590660

左右（毫米）450530650710750890980
工作台落料孔尺寸 前后（毫米）130140170180220240260
左右（毫米）200220240260340360400
直径（毫米）120130160170190200210
滑块底面总尺寸  前后（毫米）130170220230240280360
左右（毫米）220250300340370410480
模柄孔尺寸直径（毫米）40405050606070
深度（毫米）60607070808090
机身两立柱间距（毫米）170210260280300340370
工作台至道轨间净距离（毫米）250290340350380400430
垫板厚度（毫米）4550808090100110
机身可倾角度（度）3025252525//
电机功率（千瓦）1.52.245.57.57.511
 转速（转/分）1410144014401440144014401460
外形尺寸 前后（毫米）1100120015001600175018001890
左右（毫米）78090011001150130014001500
高度（毫米）1800205024002480260026802800


冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。
