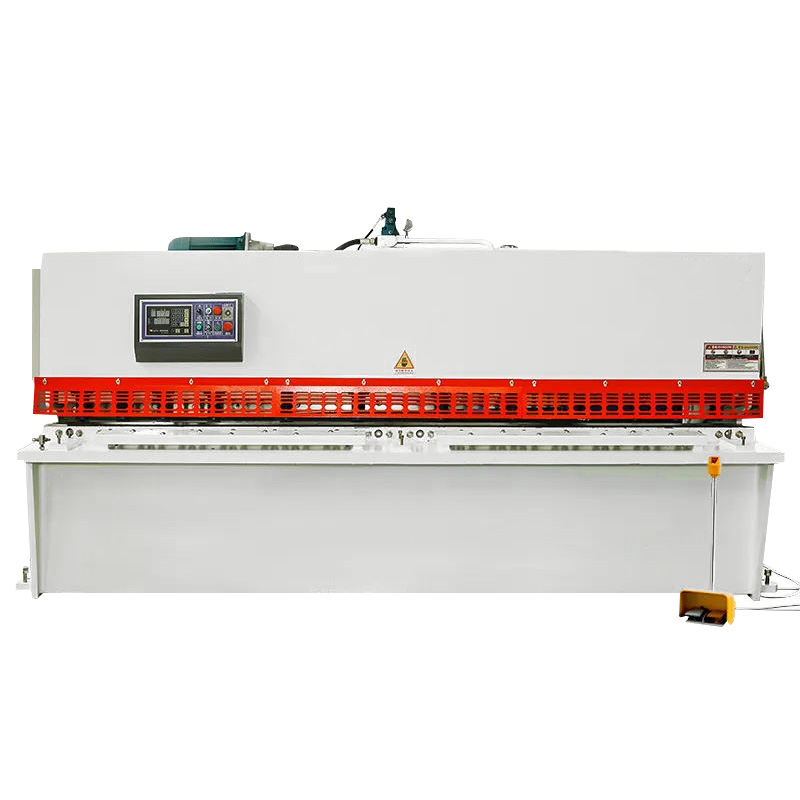

QC12Y系列液压摆式剪板机

QC12Y系列液压摆式剪板机

0.00
0.00

商品描述

产品特点：

  1. 1.液压剪板机矩形下刀片，可使用四个刃口剪切，延长了刀片的使用寿命。

  2. 2.液压剪板机工作台面上设有辅助刀座,便于刀片作微量调节。

  3. 3.剪板机采用钢板焊接结板机工作台面上装有送料滚球，操作轻便。

  4. 4.刀片间隙调整采用无极调整机构，适应不同板厚及材质的剪切需要。

  5. 5.调整剪切行程、既可提高加工效率，又可实现分段剪切功能。

  6. 6.剪切次数自动计数，减少了繁琐的清点工作。


技术参数：

型号可剪板厚可剪板宽行程次数后挡料范围剪切角喉口深度主电机功外形尺寸
mmmmmin-1mm°mmkwmm(LxW×H)
4×25004250025-456000.5-1.51005.53000×2000×1850
6×25006250020-456000.5-1.51257.53030×2075×1920
6×32006320016-456000.5-1.51257.53730×2075×1970
6×40006400014-456000.5-1.51257.54530×2075×2080
6×50006500011-408000.5-1.51257.55530×2075×2210
6×6000660009-368000.5-1.5125116530×2075×2520
7×7000770007-288000.5-1.5125117530×2075×2830
8×25008250020-456000.5-1.5125113040×2075×1920
8×32008320016-456000.5-1.5125113740×2075×1920
12×250012250012-358000.5-2125153110×2575×2210
12×32001232007-358000.5-2125153810×2575×2420
12×40001240008-358000.5-2125154610×2575×2530
16×250016250016-408000.5-2.5125223130×2655×2200
16×320016320012-408000.5-2.5125223830×2655×2200
16×400016400012-408000.5-2.5125224630×2655×2570
20×250020250016-408000.5-2.5125303160×2855×2300
20×400020400012-408000.5-2.5125304660×2855×2720
25×25002525008-158000.5-3.5120373330×2000×2650
25×32002532008-158000.5-3.5120373970×2100×2865
25×40002540006-1210000.5-3.5120374780×2500×3150
32×25003225006-1210000.5-3.5120454100×2300×3200
32×32003232008-1210000.5-3.5120551900×2650×3450
40×25004025004-1010000.5-3.5120754100×2550×3500
40×32004032004-1010000.5-3.5120754900×2900×3700


冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。
