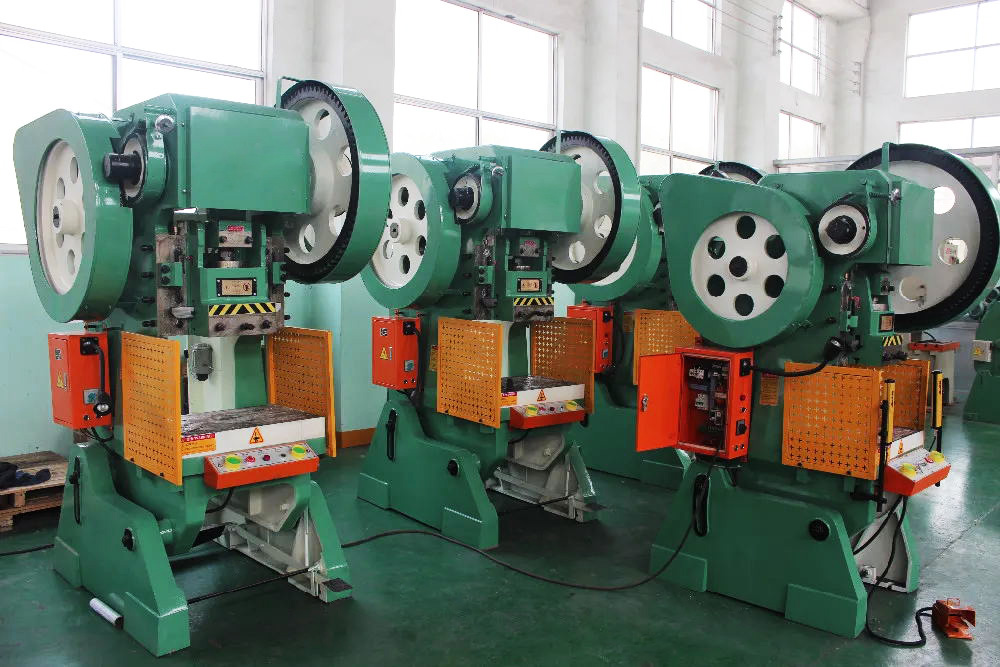

JE21,JE21S系列简易气动固定台冲床

JE21,JE21S系列简易气动固定台冲床

0.00
0.00

商品描述


产品特点：

C型机身，方便装模与较大尺寸材料的加工。铸造机身，性能稳定。曲轴横放，维修方便；组合式干式气动摩擦离合器；压塌式保险器，超载时可使整机不受损。

  1. 1.较大喉口深度，适应于大尺寸板材的冷加工。

  2. 2.结构简单，通用性好，操作与维修方便。

  3. 3.安全双联电磁阀，属经济型压力机。


技术参数：

技术参数JE21S-25JE21S-40JE21S-63JE21S-80JE21S-100
公称力KN2504006306301000
公称力行程mm2.54445
滑块行程mm70808080100
滑块行程次数(次/min)6550505040
装模高度mm200230250300300
装模高度调节量mm3045505080
滑块中心至机身距离mm500500600600600
工作台板尺寸400×60065420×650440×670470×750570×860
(前后×左右)mm
工作台板孔尺寸mmΦ130Φ180Φ180Φ180Φ180
工作台板厚度mm5070708090
滑块底面尺寸170×220210×250240×280270×360360×450
(前后×左右)mm
模柄孔尺寸Φ40×60Φ50×70Φ50×70Φ50×70Φ60×80
(直径×深度)mm
立柱间距离mm250250320390420


冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。
