JC21型系列固定台冲床

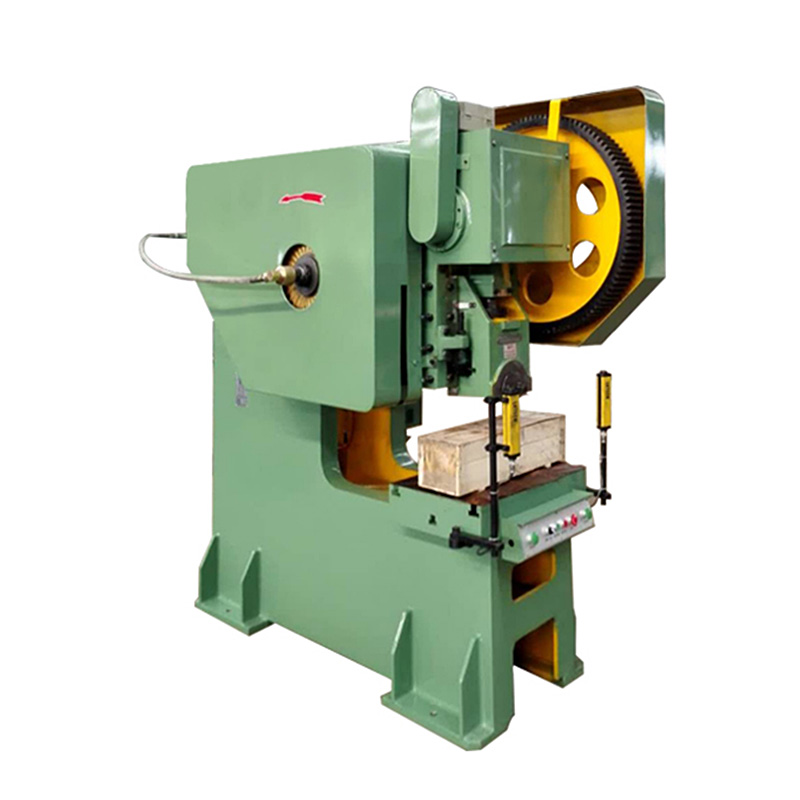

JC21型系列固定台冲床

0.00
0.00

商品描述


产品特点：

适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。

  1. 1.钢板焊接机身，强度与刚度更高。

  2. 2.C型机身，方便装模与较大尺寸材料的加工。曲轴横放，维修方便。

  3. 3.刚性转键离合器，结构简单。带式制动器，调整方便。

  4. 4.压塌式保险器，超载时可使整机不受损。

  5. 5.机身强度与刚度更高,经济耐用.结构简单,通用性好,维修与操作方便.


技术参数：

主要技术参数JC21-63JC21-80JC21-100JC21-125JC21-160JC21-200
公称力KN6308001000125016002000
公称力行程mm455666
滑块行程mm80100100120140160
滑块行程次数505040384036
(次/min)
装模高度mm250300300320350390
装模高度调节量mm506080100110110
滑块中心至机身距离mm250260310350380400
工作台板尺寸440×670470×750570×860650×1000710×1120740×1300
(前后×左右)mm
工作台板孔尺寸mmΦ180Φ180Φ180Φ200Φ220Φ180
工作台板厚度mm708090110130160
滑块底面尺寸240×280260×300360×450420×520440×560580×760
(前后×左右)mm
模柄孔尺寸Φ50×70Φ60×80Φ60×80Φ60×80Φ65×90Φ65×90
(直径×深度)mm
立柱间距离mm320360460520640740
电动机Y132-4/5.5Y132-4/5.5Y132M-4/7.5Y160L-6/11Y180L-6/15Y200L-6/18.5
(型号/功率)KW
外形尺寸(前×左右×高度)mm1440×1100×24301756×1265×24501820×1490×28501905×1640×34002040×1710×34802380×1900×3890
整机重量Kg41505400642095001250017600
主要技术参数JC21-250JC21-315JC21-400JC21-500JC21-630JC21-800
公称力KN250031504000500063008000
公称力行程mm666101010
滑块行程mm160180180140140140
滑块行程次数353535353530
(次/min)
装模高度mm450500500500500500
装模高度调节量mm120120120120120120
滑块中心至机身距离mm420460460460460460
工作台板尺寸800×1400880×1500880×1500880×1500880×1500880×1500
(前后×左右)mm
工作台板孔尺寸mmΦ220Φ250Φ250Φ250Φ250Φ250
工作台板厚度mm160180200220240250
滑块底面尺寸600×780700×930700×930700×930700×930700×930
(前后×左右)mm
模柄孔尺寸Φ70×100Φ70×100Φ70×100Φ70×100Φ70×100Φ80×100
(直径×深度)mm
立柱间距离mm740820840840840760
电动机Y200L-6/22Y225M-6/30Y250M-6/37Y280S-6/45Y315S-6/75Y315S-6/90
(型号/功率)KW
外形尺寸(前×左右×高度)mm2630×2900×36002790×2450×40502850×2550×41002950×2600×41003050×2650×42003250×2650×4300
整机重量Kg210002760034260375004040050500
